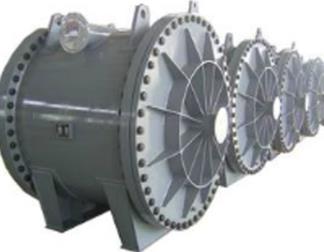

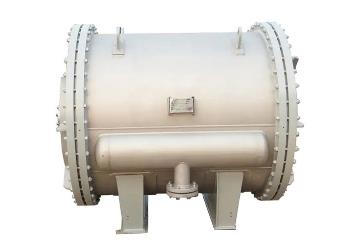

II型可拆式螺旋板換熱器

        II型可拆式螺旋板換熱器結構原理與不可拆式換熱基本相同，但其中一個通道可拆開清洗，特別適用有粘性，有沉淀液體的熱交換。

       可拆式螺旋板換熱器除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。

　　為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。

      可拆式螺旋板換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

　　可拆式螺旋板換熱器應用廣泛。在中國，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果很好，也可用于沸騰傳熱。

　　基本參數：

　　材質：螺旋板式換熱器材質可分為：碳素鋼Q235，不銹鋼S321、S304;其它材質可根據用戶需要選定。

　　允許工作溫度：碳素鋼 t=0～350℃，不銹鋼 t=-40～500℃。

結構形式：立式/臥式

換熱面積：1m2~300m2（可按需定制）

設計壓力：-0.1~1.6MPa

設計溫度：-20~350（450）℃

適用介質：易結垢、含顆粒污垢等介質

設備材質：Q235、SS304、316L

應用范圍：石油/化工/醫藥/電力/食品/環保等

           更多螺旋板換熱器產品，請瀏覽本站產品中心，螺旋板換熱器可以按照客戶要求定制生產。
